Eine Mauersperrbahn ist nicht gleich der anderen
Jede Mauersperrbahn im BTF Sortiment ist für die Anwendung nach DIN 18533 geprüft und erfüllt die Anforderungen an die Querschnittsabdichtung. Trotzdem entscheidet die Wahl der richtigen Bahn darüber, wie schnell, wie sicher und wie schadensfrei die Abdichtung auf der Baustelle entsteht.
Der Unterschied steckt im Aufbau: mit oder ohne Aluminium, mit oder ohne Gelege, einseitig kaschiert oder mit dem Aluminium geschützt zwischen zwei Vlieslagen. Dieser Beitrag ordnet die fünf BTF Bahnen ein – und zeigt, welches Zubehör für eine normgerechte L- oder Z-Sperre zwingend dazugehört.

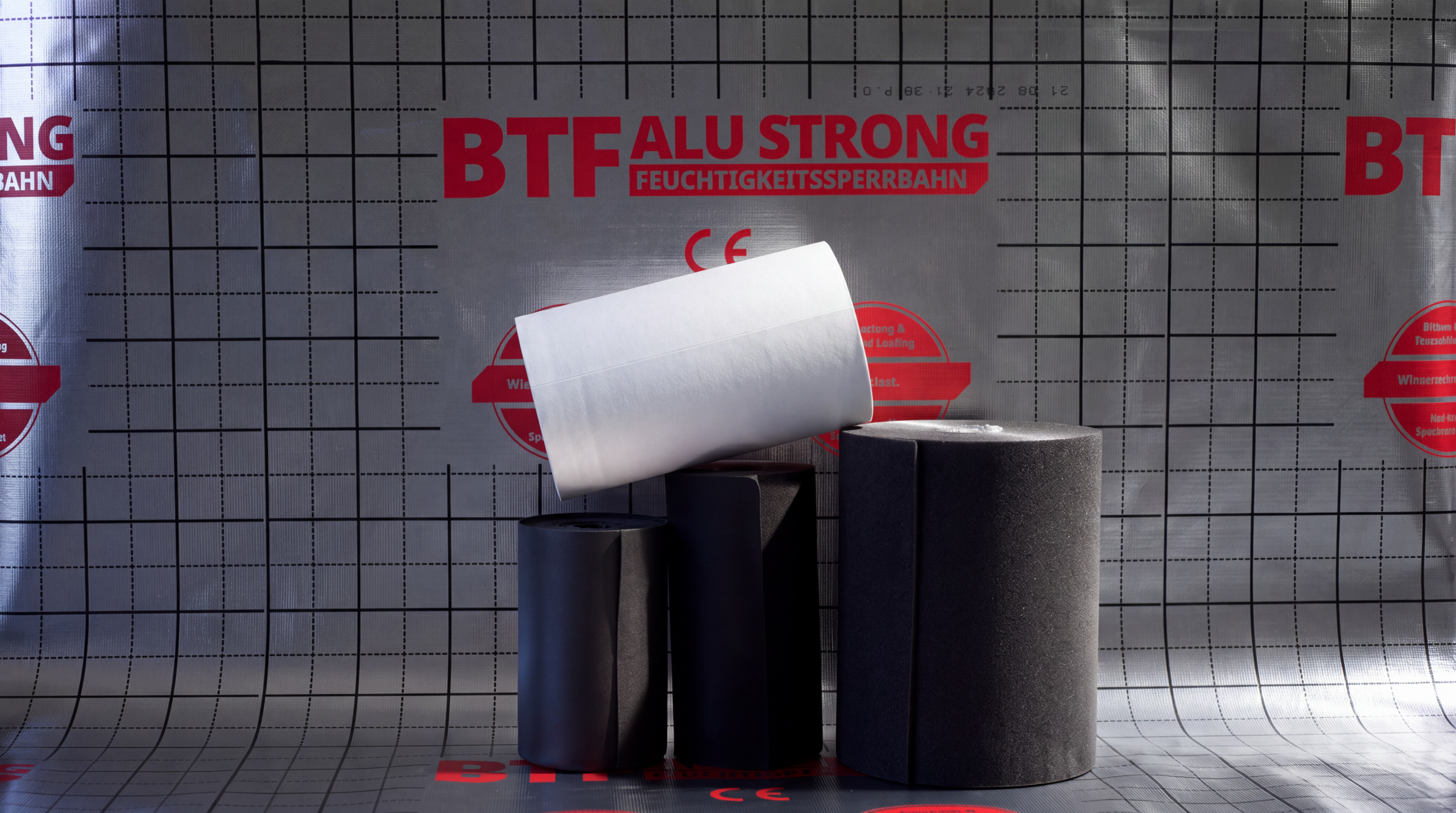

Die fünf Bahnen im Überblick
Unser Produktmanagement stellt das komplette Sortiment vor – von der PROCELL F+M bis zur FLEXIBEL NEW, inklusive Zubehör für L- und Z-Sperren.
Warum „normkonform“ allein noch keine gute Bauteilentscheidung ist
In der Ausschreibung steht meist nur „Mauersperrbahn nach DIN 18533“. Das lässt Produkte zu, die sich in Gewicht, Verarbeitbarkeit und Robustheit deutlich unterscheiden – und genau daraus entstehen die typischen Baustellenprobleme: beschädigte Bahnen, unsaubere Nähte, Hinterläufigkeit am Sockel.
Gewicht auf der Baustelle
Klassische Bitumen-Feuchtigkeitssperren bringen pro Rolle schnell 35 bis 40 kg auf die Waage. Kunststoff-Verbundbahnen liegen deutlich darunter – das spart Handling und Zeit.
Kälte und Flexibilität
Bitumenbahnen werden bei niedrigen Temperaturen steif. Die BTF Bahnen sind bis −5 °C einsatzbereit und bleiben flexibel und weich.
Ungeschütztes Aluminium
Liegt die Aluminiumschicht offen, ist sie im Baustellenbetrieb empfindlich. Wird sie zwischen zwei Vlieslagen geführt, bleibt sie auch beim Begehen geschützt.
Luftdichtheit nach GEG
Das Gebäudeenergiegesetz verlangt eine dauerhaft luftdichte Gebäudehülle. Aluminium-Verbundbahnen mit sd-Wert ≥ 1.500 m schließen den Anschluss an Sockel und Bodenplatte dampf- und luftdicht ab.
Fünf BTF Bahnen – fünf klar unterscheidbare Profile
Alle Bahnen lassen sich lose im Mörtelbett verlegen oder direkt auf dem Untergrund verkleben. Ohne Klebestreifen arbeiten sie als Mauerwerkssperrbahn nach DIN EN 14909, mit zweiseitenversetztem Klebestreifen als Feuchtigkeits- und Dampfsperre nach DIN EN 13967.
BTF PROCELL F+M
Dreischichtige Schaumbahn mit Gewebeeinlage – die erste BTF Eigenentwicklung und bis heute stark nachgefragt. Ohne Aluminium, dafür als einzige Bahn im Programm durch Warmgasschweißen fügbar: ideal, wenn Ecken und Details sauber ausgebildet werden sollen. Für die L- und Z-Sperre steht die Bahn zusätzlich als Feuchtigkeitssperre zur Verfügung.
BTF FLAMINGO SUPER AL
Aluminium-Verbundbahn für denselben Einsatzzweck wie die PROCELL – mit dem Unterschied der Aluminiumeinlage und damit voller Dampfdichtheit. Erhältlich in zahlreichen Schnittbreiten für L- und Z-Sperren.
BTF EASY WALL AL NEW
Die günstigste Mauerwerkssperrbahn im Programm – reißfest, robust und radondicht, aber ohne Gelege. Die richtige Wahl, wenn ein wirtschaftliches und trotzdem bauaufsichtlich abgesichertes Produkt gefragt ist. Das Pendant für die Fläche unter dem Estrich und auf der Bodenplatte ist die BTF EASY FLOOR AL NEW.
BTF ALU STRONG
Wie die EASY WALL aufgebaut, zusätzlich aber mit einem leistungsfähigen Bändchengewebe unter dem Aluminium. Das steigert Reißfestigkeit und Durchstoßsicherheit spürbar.
BTF FLEXIBEL NEW
Zwei Vlieslagen mit innenliegendem Aluminium und eingearbeitetem Gelege. Das Aluminium liegt geschützt in der Mitte, das extra dick aufgebrachte Vlies macht die Bahn extrem reiß- und trittfest – sie darf im normalen Baustellenbetrieb begangen werden. Zusätzlich radondicht und mit Allgemeiner Bauartgenehmigung.
Die BTF Bahnen im direkten Aufbauvergleich
Die folgende Übersicht zeigt, worin sich die Bahnen konstruktiv unterscheiden – und für welche Bauaufgabe sie sich anbieten.
| Bahn | Aufbau | Aluminium | Besonderheit |
|---|---|---|---|
| BTF PROCELL F+M | Dreischichtige Schaumbahn mit Gewebeeinlage | nein | Warmgasschweißbar, für saubere Detailausbildung |
| BTF FLAMINGO SUPER AL | Alu-Verbundbahn, spinnvlieskaschiert | ja | Breites Schnittbreiten-Programm für L- und Z-Sperren |
| BTF EASY WALL AL NEW | Alu-Verbundbahn mit Vlies-Rückseite | ja | Wirtschaftlichste Bahn, radondicht, ohne Gelege |
| BTF ALU STRONG | Alu-Verbundbahn mit Bändchengewebe | ja | Gewebeeinlage unter dem Alu, hohe Durchstoßsicherheit |
| BTF FLEXIBEL NEW | Zwei Vlieslagen, Alu innenliegend, mit Gelege | ja, geschützt | Extrem reiß- und trittfest, radondicht, begehbar |
Angaben gemäß Produktseiten und Technischen Merkblättern von btf Innovationen für den Bau; maßgebend sind die jeweiligen Bauartgenehmigungen und Prüfzeugnisse.
L-Sperre und Z-Sperre: was der Unterschied bedeutet
Bei der L-Sperre wird die Bahn an der Wand nach oben geführt – der Querschnitt bildet ein liegendes L. Bei der Z-Sperre liegt die Bahn zunächst auf der ersten Steinreihe, wird überbaut und anschließend wieder nach unten geführt; im Schnitt entsteht ein Z. Beide Ausbildungen sind im Sockelbereich üblich, in Norddeutschland ist der Begriff besonders geläufig.
Nähte, Überdeckungen und Klebestreifen
- Einzelne Bahnenabschnitte müssen eine durchgehende Abdichtungslage bilden und sich um mindestens 200 mm lose überdecken.
- Alternativ ist eine Verlegung Stoß an Stoß möglich – die Stöße werden mittig mit dem 10 cm breiten BTF SYSTEMANSCHLUSSSTREIFEN ALU NEW überklebt.
- An Durchdringungen und aufgehenden Bauteilen beträgt die Überdeckung mit dem Systemanschlussstreifen mindestens 5 cm.
- Die Flächenvarianten besitzen einen zweiseitenversetzten Klebestreifen: Kleber auf Kleber, ohne zusätzliches Klebeband – das beschleunigt die Flächenverlegung und reduziert Verlegefehler.
- Die BTF PROCELL F+M kann zusätzlich durch Warmgasschweißen gefügt werden; die Überdeckung beträgt dann mindestens 50 mm.
- Vor dem weiteren Schichtaufbau ist eine Sichtprüfung der verlegten Bahn durchzuführen.
Pflicht bei der L-Sperre: Primer oder Dichtkleber
Die BTF Bahnen sind nicht selbstklebend. Wird die Bahn senkrecht an der Wand geführt, muss sie befestigt werden – das ist in den gutachterlichen Stellungnahmen und im bauaufsichtlichen Prüfzeugnis so geregelt. Dafür stehen drei Wege zur Verfügung:
- BTF SYSTEM SPEZIALPRIMER/DÄMMPLATTENKLEBER – lösemittelhaltig, verarbeitbar von −5 °C bis +35 °C, auch auf leicht feuchten Untergründen. Die erste Wahl bei Kälte und hoher Luftfeuchte.
- BTF SYSTEM SPEZIALPRIMER/KLEBER LF NEW – lösemittelfrei auf Dispersionsbasis, EMICODE EC1PLUS, angenehm im Geruch. Verarbeitung von 0 °C bis +30 °C, nicht bei Tauwasser oder Nebel.
- BTF K+D – der lösemittelfreie Hybrid-Dichtkleber aus Kartusche oder Folienbeutel. Als ca. 8 mm starke Raupe lückenlos auftragen, Bahn locker mit Entlastungsschlaufe anlegen und leicht andrücken. Ohne Pinsel, ohne Rolle, ohne Ablüftzeit-Management.
Bei der L-Sperre sollte der Systemanschlussstreifen oben und unten gesetzt werden. Nur so wird die Hinterläufigkeit sicher ausgeschlossen – ein Schaden, der nach dem Vorbau von Dämmung und Verblender kaum noch zu korrigieren ist und sich beim Bauherrn erst nach Jahren als Feuchte in der Wand meldet.
Welche Norm regelt welchen Nachweis
Für Planer ist die Trennung zwischen Produktnorm und Anwendungsnorm entscheidend: Die DIN 18533 regelt die Abdichtung erdberührter Bauteile, die harmonisierten Produktnormen regeln die Bahn selbst.
Ein Hinweis aus der Praxis: Weil moderne Gebäudehüllen so dicht ausgeführt werden, schreibt das Regelwerk im Neubau eine kontrollierte Lüftung vor. Die Mauersperrbahn ist dabei ein Baustein dieser dichten Hülle – nicht nur ein Feuchteschutz.
Wo welche Bahn ihre Stärken ausspielt
Wohnungsbau & Neubau
Querschnittsabdichtung in und unter Wänden, Sockelabdichtung als L- oder Z-Sperre. Für den wirtschaftlichen Standard eignet sich die EASY WALL AL NEW, für erhöhte Beanspruchung die ALU STRONG.
Gewerbe & Industrie
Große Flächen unter Estrich und auf erdberührten Bodenplatten. Hier zahlt sich der zweiseitenversetzte Klebestreifen aus – Kleber auf Kleber statt zusätzlichem Klebeband.
Holzständer- und Holztafelbau
Dampfdichter, luftdichter Anschluss der Schwelle an die Bodenplatte. Die Alu-Verbundbahnen sind hierfür in eigenen Detailzeichnungen dokumentiert.
Sanierung & Sockel
Nachträgliche Sockelabdichtung, Spritzwasserbereich W4-E, Anschluss an bestehende Bitumenabdichtungen – alle BTF Bahnen sind bitumenverträglich und zugleich bitumenfrei.
FAQ zur Mauersperrbahn
Die sechs Fragen, die uns aus Planung und Verarbeitung am häufigsten erreichen.
Was ist der Unterschied zwischen Mauersperrbahn und Feuchtigkeitssperre?
Es ist häufig dieselbe Bahn in zwei Ausführungen. Ohne Klebestreifen wird sie als Mauerwerkssperrbahn nach DIN EN 14909 eingesetzt, mit zweiseitenversetztem Klebestreifen als Feuchtigkeits- und Dampfsperre nach DIN EN 13967 in der Fläche – etwa unter dem Estrich oder auf der erdberührten Bodenplatte.
Brauche ich eine Mauersperrbahn mit Aluminium?
Aluminium-Verbundbahnen sind heute der Standard, weil sie mit einem sd-Wert von ≥ 1.500 m dampfdicht und zusätzlich radondicht sind und den luftdichten Aufbau nach GEG unterstützen. Ohne Aluminium arbeitet die BTF PROCELL F+M – sie bleibt dafür warmgasschweißbar.
Welche BTF Bahn ist auf der Baustelle am robustesten?
Die BTF FLEXIBEL NEW. Bei ihr liegt das Aluminium geschützt zwischen zwei Vlieslagen, zusätzlich ist ein Gelege eingearbeitet. Das ergibt eine extrem hohe Reiß- und Trittfestigkeit – die Bahn darf im normalen Baustellenbetrieb begangen werden.
Muss ich bei einer L-Sperre grundieren?
Ja. Die Bahnen sind nicht selbstklebend und müssen an der senkrecht geführten Wandfläche befestigt werden. Verwendet wird entweder der BTF SYSTEM SPEZIALPRIMER/DÄMMPLATTENKLEBER, der BTF SYSTEM SPEZIALPRIMER/KLEBER LF NEW oder der Dichtkleber BTF K+D. Zusätzlich wird der Systemanschlussstreifen oben und unten gesetzt, um Hinterläufigkeit auszuschließen.
Welchen Primer nehme ich bei Kälte oder hoher Luftfeuchte?
Den lösemittelhaltigen BTF SYSTEM SPEZIALPRIMER/DÄMMPLATTENKLEBER: Er ist von −5 °C bis +35 °C verarbeitbar und funktioniert auch auf leicht feuchten Untergründen. Der lösemittelfreie LF NEW ist geruchsärmer und EMICODE EC1PLUS-zertifiziert, benötigt aber 0 °C bis +30 °C und darf nicht bei Tauwasser oder Nebel verarbeitet werden.
Wie werden die Nähte in der Fläche ausgeführt?
Entweder mit mindestens 200 mm loser Überdeckung oder Stoß an Stoß, wobei die Stöße mittig mit dem 10 cm breiten BTF SYSTEMANSCHLUSSSTREIFEN ALU NEW überklebt werden. Die Flächenbahnen mit zweiseitenversetztem Klebestreifen werden Kleber auf Kleber gefügt – zusätzliches Klebeband ist nicht nötig.
Alle Produkte aus diesem Beitrag
Unterlagen, Ausschreibungstext oder Muster?
Sie planen eine Querschnittsabdichtung und brauchen Detailzeichnungen, Ausschreibungstexte oder ein Muster zum Anfassen? Wir schicken Ihnen die Unterlagen zu – und schulen auf Wunsch auch Ihr Vertriebs- oder Verkaufsteam im Baustoffhandel.
Quellen & Nachweise
- btf Innovationen für den Bau GmbH: Produktseiten und Technische Merkblätter BTF PROCELL F+M, BTF FLAMINGO SUPER AL, BTF EASY WALL AL NEW, BTF ALU STRONG, BTF FLEXIBEL NEW
- Allgemeine Bauartgenehmigung BTF PROCELL F+M (DIN EN 14909, Querschnittsabdichtung) sowie Allgemeine Bauartgenehmigung BTF FLEXIBEL NEW
- Technische Merkblätter BTF SYSTEM SPEZIALPRIMER/DÄMMPLATTENKLEBER, BTF SYSTEM SPEZIALPRIMER/KLEBER LF NEW, BTF K+D
- DIN 18533-1 (Abdichtung erdberührter Bauteile), DIN EN 14909, DIN EN 13967
- Broschüre Mauersperrbahnen, btf Innovationen für den Bau GmbH
Maßgebend sind stets die aktuellen Technischen Merkblätter, Bauartgenehmigungen und gutachterlichen Stellungnahmen. Bei projektspezifischen Fragen wenden Sie sich an die technische Beratung der btf Innovationen für den Bau GmbH.
